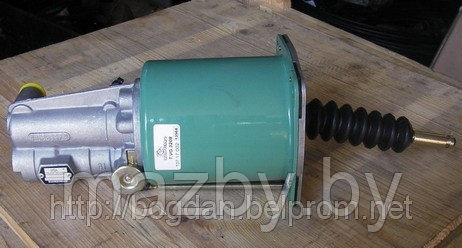

ПГУ МАЗ KNORR Lштока=142мм

ПГУ KNORR Lштока=142мм

ПГУ МАЗ KNORR Lштока=142мм

ПГУ автомобиля МАЗ Knorr

Усилитель сцепления - устройство, гидравлического управления, механического действия, которое устанавливается на грузовые автомобили с гидравлическим приводом сцепления для уменьшения усилия на педали при включении и выключении сцепления.

Усилители сцепления «Knorr- Bremse»  VG 3268 поставляются на конвейер МАЗ, КАМАЗ и на некоторые модели ПАЗ.

Этот тип усилителей поставляется на конвейеры заводов без штока, так как производители используют свой оригинальный шток.

Обозначения: 1 – управляющий поршень; 2 – пружина; 3 – выпуск (воздух); 4 – впуск (воздух); 5 – канал; 6 – усиливающий поршень; 7 – толкатель; 8 – пружина; 9 – клапан сапуна; 10 – уплотнение; 11 – рабочий поршень; 12 – рабочий объем.                    Подводы: 1 – подвод сжатого воздуха; 31 – сброс воздуха; 32 – вентиляция гидроконтура;

4 – управление (гидравлика).

Функционирование:


Усилитель сцепления VG32.. инициируется и управляется гидравлически, а  усиливается пневматически. В установленном состоянии толкатель (7) и усилительный поршень (6) поджаты пружиной (8) к приводу сцепления. Точное положение поршня (6) определяется степенью износа фрикционных накладок диска сцепления.

При выжиме сцепления  вследствие действия главного цилиндра сцепления в гидравлической части усилителя поднимается давление жидкости, которое действует на рабочий (11) и управляющий (1) поршни.

Управляющий поршень (1) сжимает пружину (2) и перемещается налево, запирает канал выпуска (31) и открывает канал впуска сжатого воздуха (4). Таким образом сжатый воздух через порт 1 и  канал (4) нагружает усиливающий поршень (6). Давление в полости под поршнем (6) равно давлению на входе 4, а поэтому пропорционально и усилию на педали сцепления. В результате повышается давление на усиливающем поршне (6). Рабочий поршень (11) и толкатель (7) выдвигаются и нажимают на привод сцепления, пока не будет впрыснуто в полость (12) необходимое количество жидкости из главного цилиндра сцепления. Если на входе 4  задано не полное давление, например при частичном выключении сцепления, то управляющий поршень (1) устанавливается в равновесное положение, определяемое с одной стороны давлением жидкости, а с другой стороны давлением воздуха и силой пружины. В этом положении перекрыты как вход (4), так и выход  (3).

При уменьшении давления на педаль сцепления падает и давление на входе 4, управляющий поршень (1) перемещается вправо, впуск (4) закрывается, канал сброса (3) открывается, а сжатый воздух выпускается через выход 31 в атмосферу.

 Таким образом прибор имеет следящее действие во всем диапазоне давлений и хода.При потере давления на входе 1 управление сцеплением все равно остается возможным. Однако в этом случае необходимо более высокое давление на педали сцепления, поскольку в распоряжении остается только гидравлический контур. Для вентиляции области перед поршнем (6) предназначен горизонтальный канал (5), связанный со сбросом 31.
